Exsys Carte M.2 NGFF 2S série RS-232, 2.5KV Isolation optique (jeu de puces Exar)

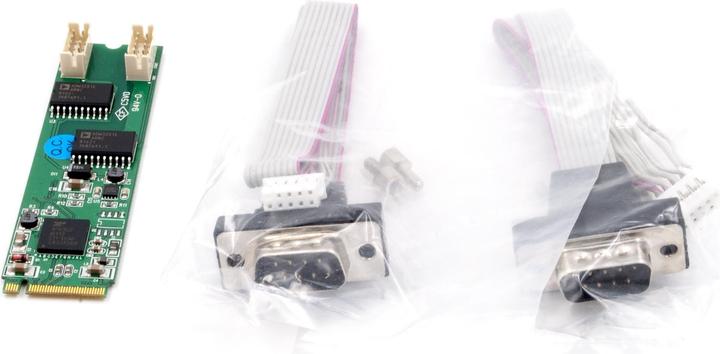

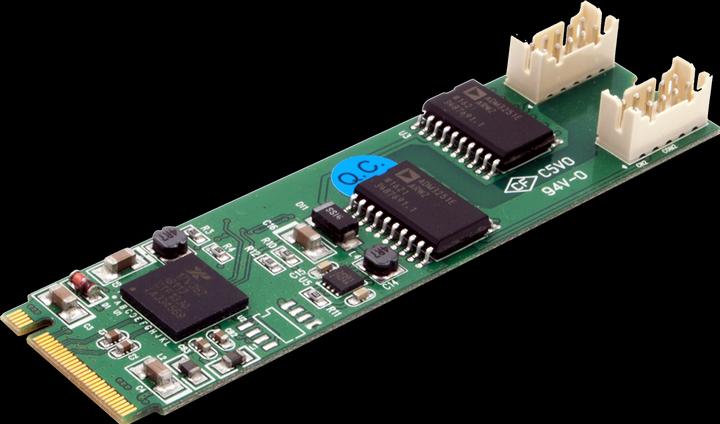

La carte EX-48200I RS-232 M.2 est une carte d'extension interne avec une isolation optique de 2,5 kV, conçue pour les PC compacts, les applications industrielles, les cartes mères et les ordinateurs portables. Au lieu de l'interface mSATA, le bus M.2 a été développé et utilisé sous la désignation Next Generation Form Factor (NGFF). L'EX-48200I prend en charge deux sorties série RS-232 High Performance UART 16C550. Elle a été conçue pour ajouter deux ports série supplémentaires via le bus M.2 (NGFF). Avec l'EX-48200I, deux câbles plats avec connecteurs 9 broches pour fixation au boîtier de l'appareil sont fournis.

Interface : RS-232 V.24
Connecteur M.2 NGFF (Key A)
Conforme PCI Express 2.0 Gen 1
Isolation optique de 2,5 kV
Protection ESD 15 kV IEC1000-4-2 pour les I/O RS232
FIFO Buffer : 16C550 avec 256 octets
Adresses I/O et interruptions : attribuées par le système d'exploitation
Bits de données : 5, 6, 7 et 8 / Bits d'arrêt : 1, 1,5, 2
Parité : aucune, paire, impaire, espace, marque
Contrôle de flux : RTS/CTS, XON/XOFF
Signaux RS-232 : TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
Chipset : Exar 17V352.
