Eaton Contacteur de puissance

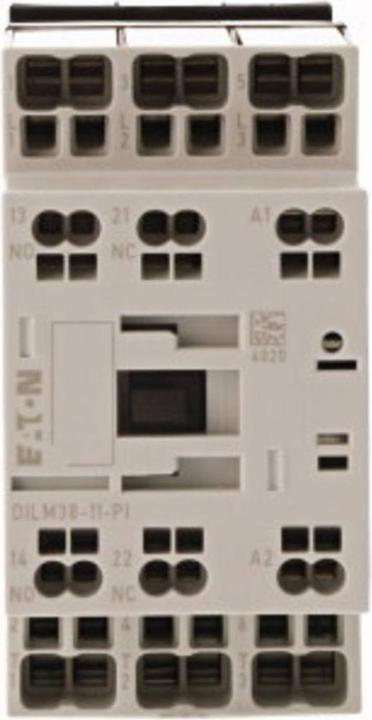

Contacteur de puissance Eaton DILM38-11 (RDC#199298)

Fabricant : Eaton
Désignation : Contacteur de puissance
Type : DILM38-11

Contacteur courant pour moteurs, contacteurs de puissance jusqu'à 170 A, 3 pôles. Catégorie d'utilisation :

• AC-1 : Charge non inductive ou faiblement inductive, fours à résistance
• AC-3 : Moteurs à cage d'écureuil : Démarrage, coupure pendant le fonctionnement
• AC-4 : Moteurs à cage d'écureuil : Démarrage, freinage inverse, inversion, jogging

Méthode de connexion : Bornes à enficher. Non adapté aux moteurs de classe d'efficacité IE3.
Nombre de pôles : 3 pôles

Courant de service nominal AC-3 380 V 400 V : Ie = 38 A
Courant de service nominal AC-1 courant thermique conventionnel, 3 pôles, 50 - 60 Hz ouvert à 40 °C : Ith = Ie = 45 A, enfermé : Ith = 36 A
Courant de service nominal AC-1 courant thermique conventionnel 1-pôle ouvert : Ith = 100 A, encapsulé : Ith = 90 A

Puissance de service nominale maximale moteurs triphasés 50 - 60 Hz AC-3 :

• 220 V 230 V : P = 11 kW
• 380 V 400 V : P = 18,5 kW
• 660 V 690 V : P = 21 kW

Puissance de service nominale maximale moteurs triphasés 50 - 60 Hz AC-4 :

• 220 V 230 V : P = 4 kW
• 380 V 400 V : P = 7 kW
• 660 V 690 V : P = 10 kW

Peut être combiné avec des contacts auxiliaires : DILM32-XHI-PI, DILA-XHI(V)-PI
Configuration de contact S = contact normalement ouvert : 1 S
Configuration de contact Ö = contact normalement fermé : 1 Ö
Éléments de commutation selon EN 50012.
Avec contact miroir.
Type de courant AC/DC : Actionnement DC
EAN : 4015081973828.
