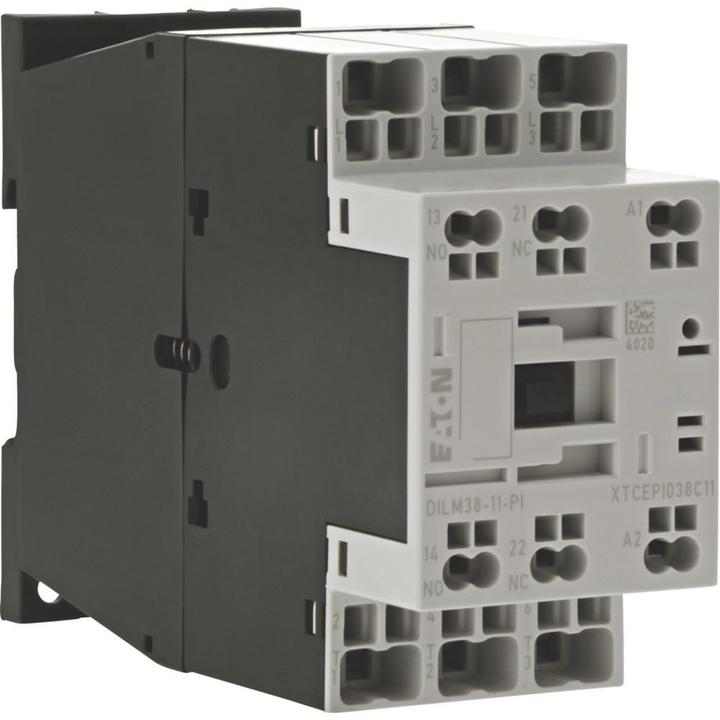

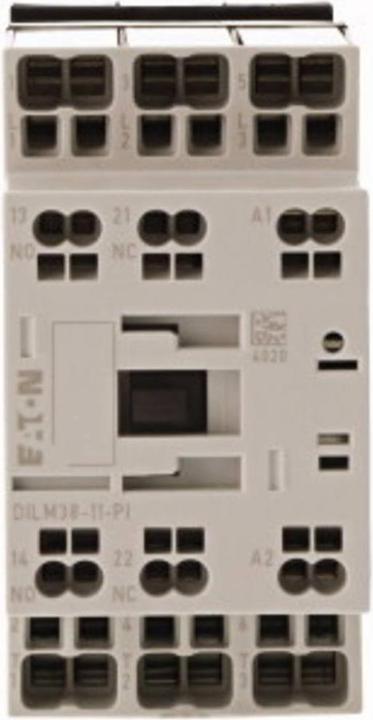

Eaton Contacteur de puissance

Le contacteur de puissance Eaton DILM38-11 (230#199294) est conçu pour les moteurs et peut gérer des contacteurs de puissance jusqu'à 170 A. Il dispose d'une configuration à 3 pôles et est adapté à diverses catégories d'utilisation :

• AC-1 : Charge non inductive ou faiblement inductive, fours à résistance
• AC-3 : Moteurs à cage d'écureuil pour le démarrage et l'arrêt pendant le fonctionnement
• AC-4 : Moteurs à cage d'écureuil pour le démarrage, le freinage inversé, l'inversion et le jogging

La méthode de connexion se fait par des bornes à enficher, et il n'est pas adapté aux moteurs de classe d'efficacité IE3.

Les spécifications incluent :

• Nombre de pôles : 3 pôles
• Courant opérationnel nominal AC-3 à 380 V/400 V : Ie = 38 A
• Courant opérationnel nominal AC-1 courant thermique conventionnel (3 pôles, 50 - 60 Hz, ouvert à 40 °C) : Ith = Ie = 45 A ; enfermé : Ith = 36 A
• Courant opérationnel nominal AC-1 courant thermique conventionnel (1 pôle, ouvert) : Ith = 100 A ; encapsulé : Ith = 90 A

Puissance opérationnelle nominale maximale pour les moteurs triphasés (50 - 60 Hz) :

• AC-3 :
• 220 V/230 V : P = 11 kW
• 380 V/400 V : P = 18,5 kW
• 660 V/690 V : P = 21 kW
• AC-4 :
• 220 V/230 V : P = 4 kW
• 380 V/400 V : P = 7 kW
• 660 V/690 V : P = 10 kW

Il peut être combiné avec des contacts auxiliaires : DILM32-XHI-PI, DILA-XHI(V)-PI. La configuration des contacts comprend :

• S = contact NO : 1 S
• Ö = contact NC : 1 Ö

Les éléments de commutation sont conformes à la norme EN 50012 et il dispose d'un contact miroir. Le type de courant est AC/DC avec actionnement AC. EAN : 4015081973781.
