DFRobot Module Gravity PN532 NFC RFID avec UART et I2C

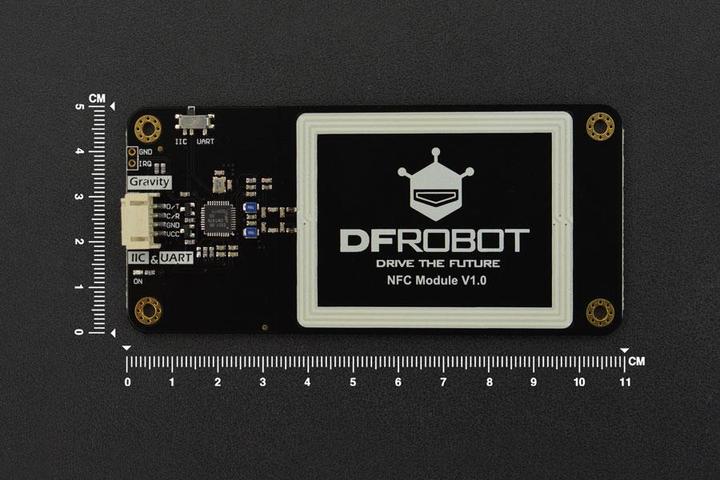

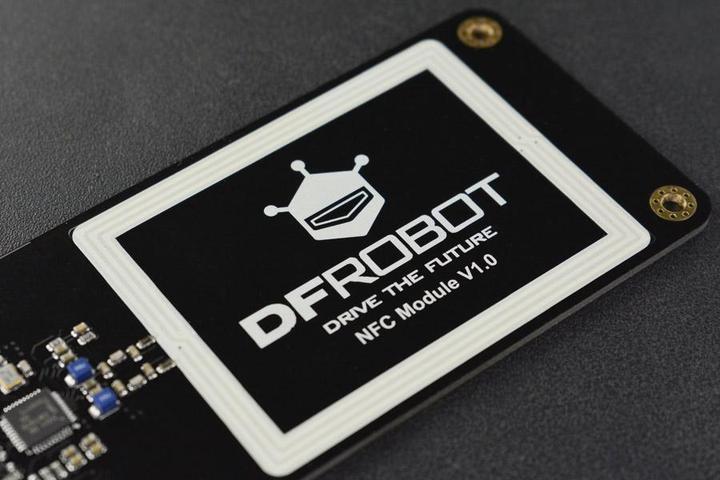

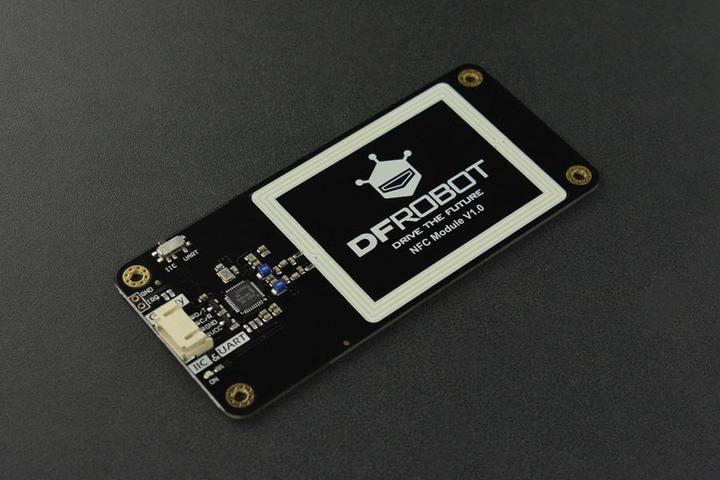

Le module Gravity NFC RFID de DFRobot utilise une puce NXP PN532. Le PN532 est un contrôleur de communication NFC hautement intégré qui prend en charge différents types de cartes NFC ou d'étiquettes NFC, ainsi que des cartes RFID telles que la série MIFARE Classic et NTAG. Le module est équipé d'une grande antenne PCB, permettant de lire les puces NFC jusqu'à une distance de 10 mm. En contrôlant le module Gravity NFC RFID via l'interface I2C, vous pouvez facilement l'utiliser avec divers microcontrôleurs tels qu'Arduino, micro:bit, FireBeetle ESP32 et FireBeetle ESP8266 ou Raspberry Pi. NFC (Near Field Communication) est une technologie sans fil qui permet une communication de données sans contact point à point entre des appareils à une distance d'environ 10 mm. Elle est couramment utilisée dans des applications telles que les systèmes de contrôle d'accès, les systèmes de paiement sans contact, les cartes de repas et les applications NFC pour smartphones.

Caractéristiques du module Gravity NFC RFID :

• Connexion facile via l'interface I2C Gravity
• Puce PN532 intégrée, prenant en charge diverses cartes NFC/RFID telles que MIFARE/NTAG2xx, etc.
• Trois interfaces de communication sélectionnables : I2C et UART, configurées via un commutateur
• Câble de connexion avec Dupont Female, permettant de connecter facilement ce module à un Arduino, ESP32, ESP8266 ou Raspberry Pi
• Exemples de programmes disponibles pour Arduino

Détails techniques :

• Contrôleur NFC : PN532
• Tension de fonctionnement : 3.3 V à 5 V
• Fréquence de fonctionnement : 13.56 MHz
• Interfaces de communication : I2C, UART
• Adresse I2C : 0x48
• Vitesse de transmission standard : 115200 bps
• Protocoles pris en charge :
• Mode Lecteur/Écrivain : ISO/IEC 14443A, ISO/IEC 14443B, MIFARE, FeliCa
• Mode Émulation de carte : ISO 14443A/MIFARE Classic 1K ou 4K, FeliCa
• Pair-à-pair : ISO/IEC 18092, ECM340
• Dimensions : 110 × 50 × 7.5 mm
• Poids : 37.8 g

Contenu de la livraison :

• 1x module Gravity NFC RFID avec UART et I2C
• 1x câble de capteur Gravity IIC/UART
• 1x barre de broches 1x2Pin
• 1x étiquette NFC MIFARE Classic ronde.
