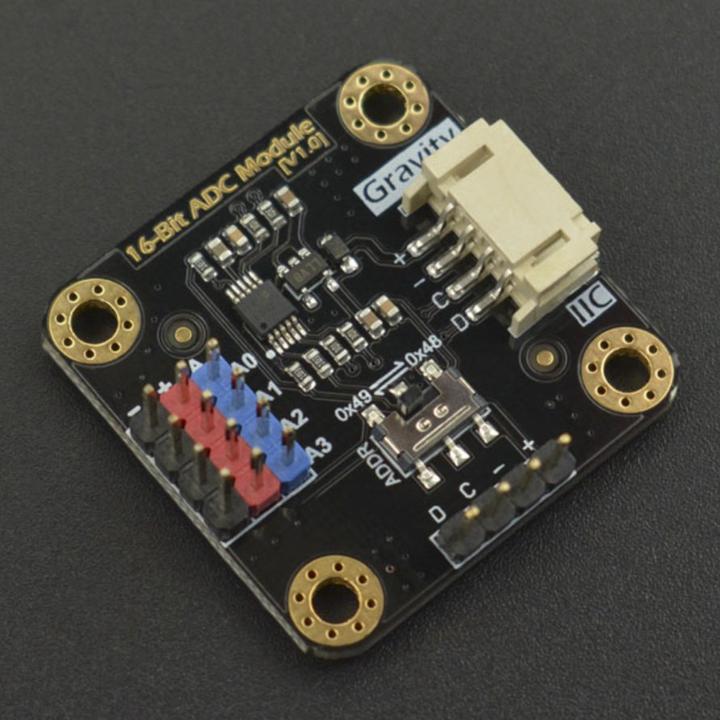

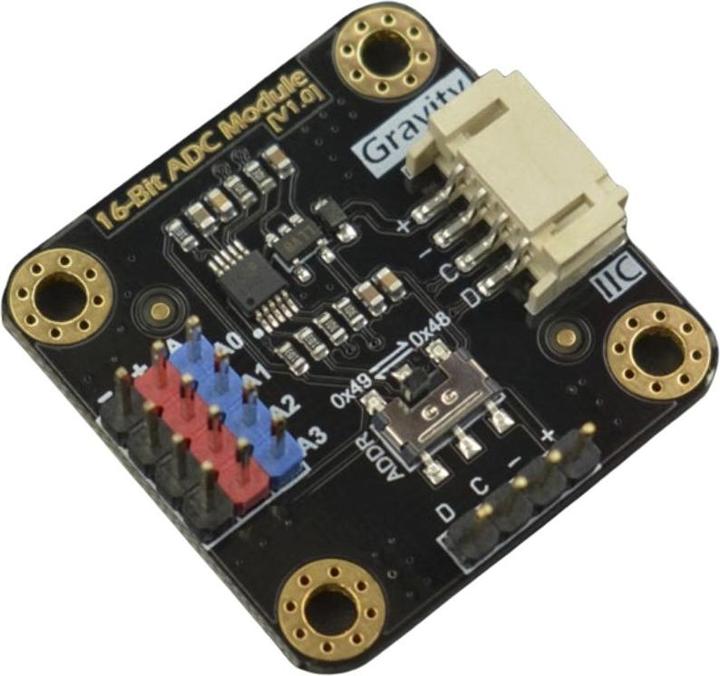

DFRobot Gravity 16Bit 4-canaux ADC Convertisseur analogique numérique I2C ADS1115

Le module ADC I2C ADS1115 16 bits de DFRobot est capable d'acquérir et de convertir des signaux analogiques avec précision. Le module est également compatible avec le Raspberry Pi, ce qui vous permet de connecter facilement des capteurs analogiques au Raspberry et de les analyser. Ce module ADC utilise une puce ADC 16 bits ADS1115 et peut fonctionner avec une tension d'alimentation de 3,3 à 5V. La puce est dotée d'une tension de référence de précision et d'un ajustement de gain programmable (PGA), ce qui permet une détection et une conversion précises des signaux faibles et très variables. Il peut donc être utilisé pour tous les types d'applications où la carte de commande principale doit capturer avec précision les signaux analogiques. Un module ADC peut acquérir des signaux analogiques de 4 canaux. Grâce au sélecteur d'adresse I2C intégré, il prend en charge la mise en cascade de deux modules ADC. Vous pouvez ainsi analyser les signaux analogiques de 8 canaux au maximum.
Attention : la tension sur les broches d'entrée analogiques doit être inférieure à VCC+0,3V !

Caractéristiques de l'ADS1115 :
Haute précision grâce à la résolution de 16 bits
Tension de fonctionnement 3.3 à 5.0V
Niveau logique I2C 3.3V optimisé pour Raspberry Pi ou ESP

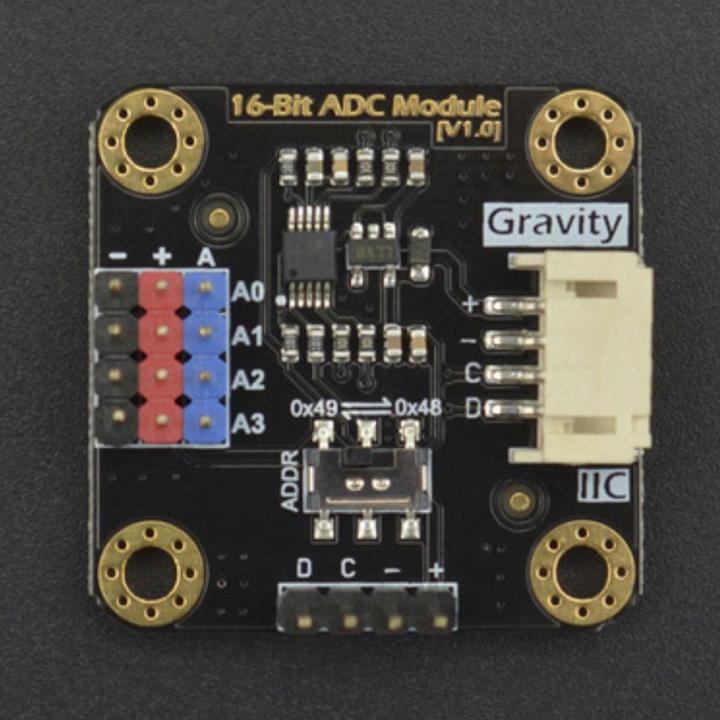

Sélecteur d'adresse I2C embarqué, supporte la cascade de deux modules ADC
Connecteurs mâles à 3 broches avec code couleur, plug and play avec les capteurs analogiques Gravity

Détails techniques :
Tension de fonctionnement 3.3 à 5.0V
Plage de détection du signal analogique : 0 à VCC
Nombre de canaux analogiques : 4
Bits ADC : 16 bits
Courant de fonctionnement : 2 à 3mA
Interfaces : I2C
Niveau de l'interface : High 3.3V Low 0V
Dimensions : 32 x 32 11.5mm
Poids : 15g

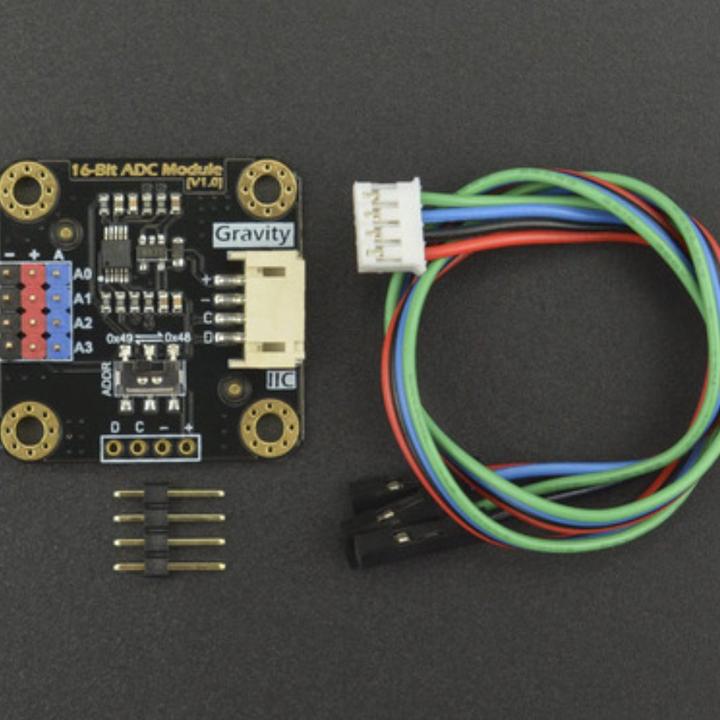

Contenu de la livraison :
1x Gravity 16Bit 4 canaux ADC Convertisseur analogique numérique I2C ADS1115
1x câble de capteur Gravity IIC/UART
1x barrette à broches 1x4pins.
