Brodit Support d'appareil 215453 Made IN Sweden Accessoires de montage - universels

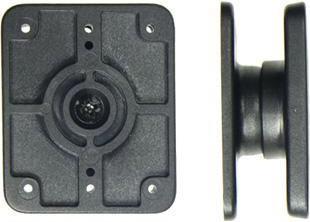

Plaque principale avec articulation à rotule, trous pour le standard AMPS. Peut être inclinée jusqu'à 20° dans toutes les directions. Attention ! Veuillez lire attentivement le manuel avant le montage. Ce produit est conçu pour être monté sur la plateforme de montage ProClip.

1. Desserrer la vis de manière à ce que le produit se compose de deux parties : la plaque principale avec des trous pré-percés et la pièce de fixation (la plus petite pièce).

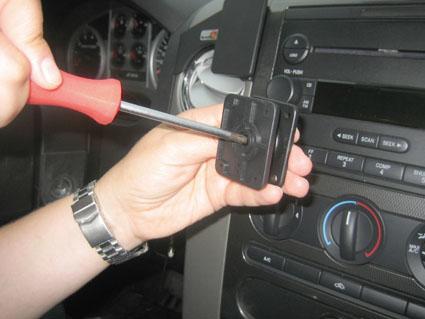

2. Fixer la pièce de fixation au ProClip avec les vis fournies.

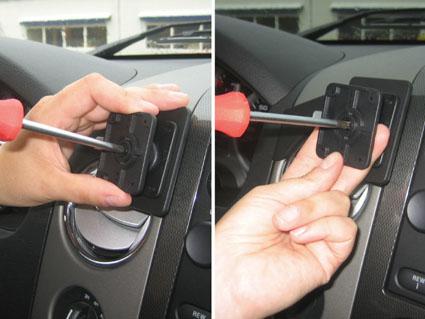

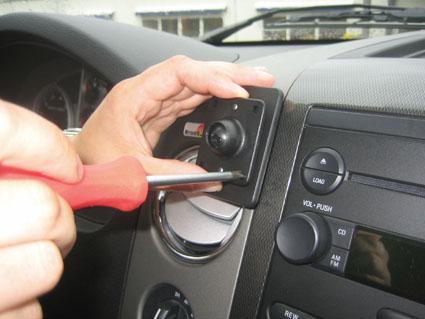

3. Placer la pièce de montage de manière à ce que la vis passe dans le trou de l'articulation à rotule. Serrez légèrement la vis, juste assez pour qu'elle soit maintenue. Tirez sur le support et maintenez-le légèrement tendu pendant que la vis est serrée, afin que le support soit bien en place sur l'articulation à rotule. Serrez la vis jusqu'à ce que le support soit correctement positionné et puisse être ajusté.

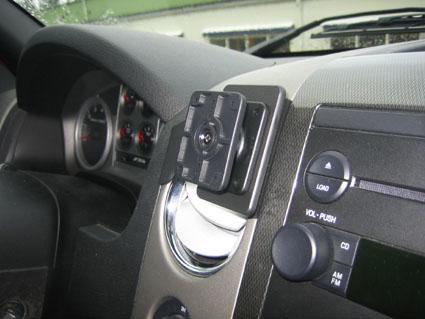

4. Le produit est monté. Attention : il sera plus ou moins difficile d'incliner ou de tourner la plaque principale en fonction de la façon dont la vis est serrée.
