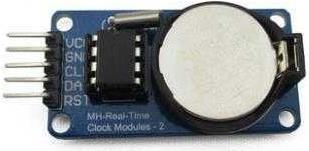

Allnet 4duino RTC Module d'horloge en temps réel DS1302

La puce de chronométrage à charge lente DS1302 contient une horloge/ calendrier en temps réel et 31 octets de RAM statique. Elle communique avec un microprocesseur via une interface série simple. L'horloge/ calendrier en temps réel fournit des informations sur les secondes, les minutes, les heures, le jour, la date, le mois et l'année. La date de fin de mois est automatiquement ajustée pour les mois comportant moins de 31 jours, y compris les corrections pour les années bissextiles. L'horloge fonctionne au format 24 heures ou 12 heures avec un indicateur AM/PM. L'interface du DS1302 avec un microprocesseur est simplifiée grâce à la communication série synchrone. Seuls trois fils sont nécessaires pour communiquer avec l'horloge/RAM : CE, I/O (ligne de données) et SCLK (horloge série). Les données peuvent être transférées vers et depuis l'horloge/RAM un octet à la fois ou en rafale jusqu'à 31 octets. Le DS1302 est conçu pour fonctionner avec une très faible consommation d'énergie et conserver les données et les informations de l'horloge avec moins de 1µW. Le DS1302 est le successeur du DS1202. En plus des fonctions de chronométrage de base du DS1202, le DS1302 dispose de fonctionnalités supplémentaires telles que des broches d'alimentation doubles pour les alimentations principales et de secours, un chargeur à charge lente programmable pour VCC1, et sept octets supplémentaires de mémoire tampon.
