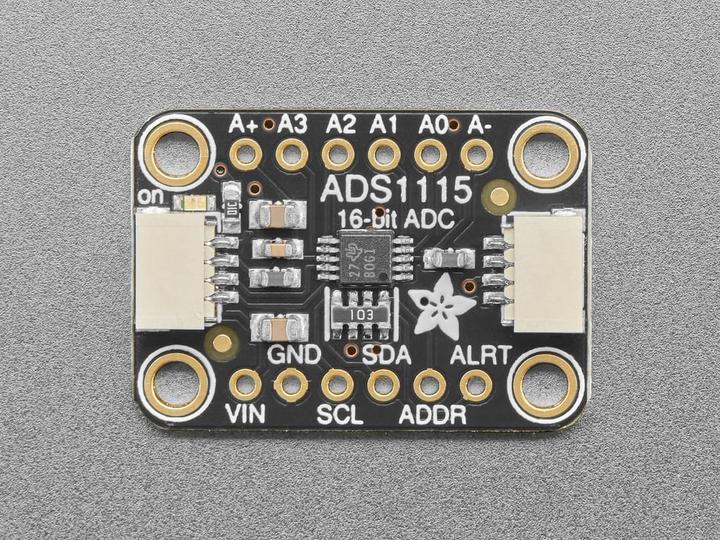

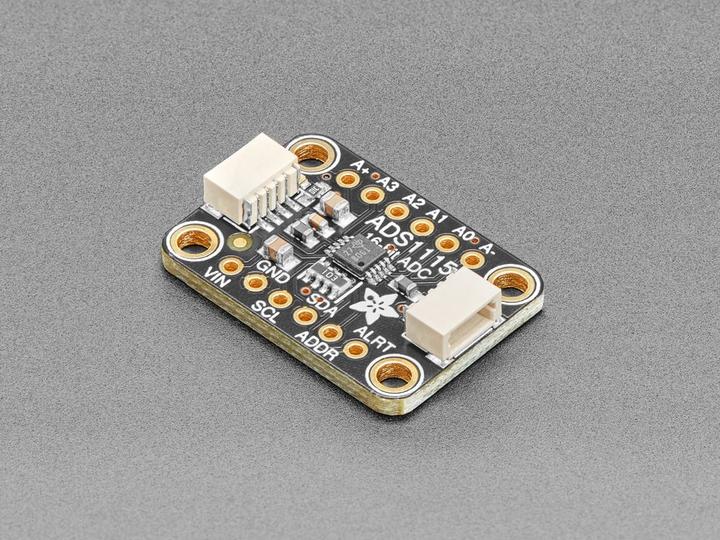

Adafruit ADS1115 ADC 16 bits 4 ch. avec amplificateur de gain
ExtensionLivraison gratuite à partir de 50.–
Pour les microcontrôleurs sans convertisseur analogique-numérique ou lorsque
vous souhaitez un convertisseur analogique-numérique de plus grande précision, l'ADS1115 offre une précision de 16 bits
à 860 échantillons/seconde sur I2C. La puce peut être configurée à 4
des canaux d'entrée à une seule extrémité, ou deux canaux différentiels. Comme une belle
bonus, il comprend même un amplificateur de gain programmable, jusqu'à x16, pour
aident à renforcer les petits signaux simples/différentiels dans toute la gamme.
Nous aimons cet ADC parce qu'il peut fonctionner de 2 à 5V en alimentation/logique, peut
mesurer un large éventail de signaux et son utilisation est très simple. Il s'agit d'un
grand convertisseur 16 bits à usage général.
La puce est assez petite et se présente donc sur un tableau de répartition avec des ferrites
pour que l'AVDD et l'AGND restent discrets. L'interfaçage se fait via I2C. Le site
L'adresse peut être modifiée selon l'une des quatre options suivantes (voir le tableau des fiches techniques
5) pour que vous puissiez avoir jusqu'à 4 ADS1115 connectés sur un seul I2C à 2 fils
pour 16 entrées simples.
Pour vous aider à démarrer, nous avons un exemple de code pour les deux framboises Pi
(dans notre bibliothèque [1]Adafruit Pi Python) et Arduino (dans notre ADS1X15
Dépôt de la bibliothèque Arduino [2]) Il suffit de relier le GND à la terre, la DMV à
votre alimentation logique, et SCL/SDA à l'I2C de votre microcontrôleur
et exécutez le code d'exemple pour commencer à lire les données.
* Large gamme d'alimentation : 2,0V à 5,5V
* Faible consommation de courant : Mode continu : Seulement 150A en coup par coup
Mode : Arrêt automatique
* Débit de données programmable : 8SPS à 860SPS
* Référence interne de tension à faible dérive
* Oscillateur interne
* PGA interne
* Interface I2C : Adresses sélectionnables par pin
* Quatre entrées simples ou deux entrées différentielles
* Comparateur programmable
Liens :
[1] https://github.com/adafruit/Adafruit-Raspberry-Pi-Python-Code
[2] https://github.com/adafruit/Adafruit_ADS1X15
Matériel compatible | Divers |
Numéro d'article | 5998565 |
Fabricant | Adafruit |
Catégorie | Module électronique |
Réf. du fabricant | ada-1085 |
Date de sortie | 25/9/2013 |
Classement des ventes dans Catégorie Module électronique | 11 de 9408 |
Matériel compatible | Divers |
Type de module | Extension |
Shield | Bouclier d'E/S |
CO₂-Emission | |
Contribution climatique |
Longueur | 7.50 cm |
Largeur | 7.50 cm |
Hauteur | 1 cm |
Poids | 5 g |
