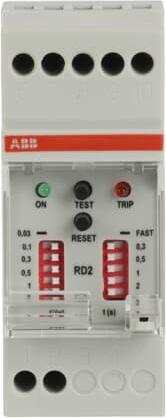

ABB RD2 Relais différentiel 230-400VAC 2CSM142120R1201

Les moniteurs de courant de défaut (RCM) avec transformateur externe sont adaptés pour la détection des courants de défaut. La sensibilité au courant de défaut et le temps de réponse peuvent être réglés via des interrupteurs Minidip. Les relais de courant différentiel RD2 permettent, en association avec un transformateur à noyau annulaire externe, la protection contre les courts-circuits à la terre des câbles et des appareils. Ils sont conçus pour une utilisation dans des réseaux monophasés et triphasés avec des courants nominaux plus élevés. Le transformateur modulaire TRM (diamètre du transformateur 29 mm) se clipse sur le rail DIN, tandis que les autres transformateurs TR (diamètre du transformateur jusqu'à 110 mm) se fixent par vis. Lorsqu'un courant de défaut à la terre (sensible au courant pulsé) se produit, le transformateur envoie un signal au relais de courant différentiel, qui l'évalue et le compare à la valeur réglée. Si la valeur réglée est dépassée, le relais de sortie s'active après le temps réglé et la LED rouge s'allume. La sensibilité (courants différentiels) et le temps de réponse du relais peuvent être ajustés via des interrupteurs Minidip. Un contact à relais est disponible en sortie. La connexion entre le relais et le transformateur est toujours vérifiée. Si celle-ci est interrompue, le relais se déclenche après le temps de réponse réglé. Avec le bouton « Test », un courant différentiel est simulé. Lorsqu'il est pressé, le relais s'active sans délai, indépendamment du temps de réponse réglé. Le RD2 passe en mode alarme. Avec le bouton « Reset », le relais est remis dans son état initial.
