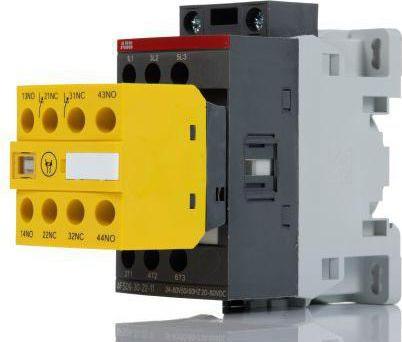

ABB AFS09-30-22-11

ABB Stotz S&J Relais de sécurité AFS09-30-22-11 Fabricant : ABB Stotz S&J Désignation : Relais de sécurité Type : AFS09-30-22-11 Tension d'alimentation de commande nominale Us à AC 50 Hz : 24 V Tension d'alimentation de commande nominale Us à AC 60 Hz : 24 V Tension d'alimentation de commande nominale Us à DC : 20 V Type de tension pour l'activation : AC/DC Courant de service nominal Ie à AC-1, 400 V : 25 A Courant de service nominal Ie à AC-3, 400 V : 9 A Puissance de service nominale à AC-3, 400 V : 4 kW Convient pour montage en série : non Nombre de contacts auxiliaires en tant que fermants : 2 Nombre de contacts auxiliaires en tant qu'ouvrants : 2 Type de connexion du circuit principal : connexion à vis Nombre de contacts principaux fermants : 3 Autres détails : Les relais tripolaires AFS sont conçus pour des applications en sécurité des machines. Ils sont fournis avec des blocs de contacts auxiliaires colorés et fixés à l'avant, ce qui les rend idéaux pour la surveillance et le contrôle de circuits de puissance avec des moteurs, des charges légèrement inductives ou non inductives. Les contacts auxiliaires intégrés sont à action forcée et conformes aux contacts miroir selon la norme IEC 60947-5-1 Annexe L. De plus, ils possèdent une protection contre les surtensions intégrée et ne nécessitent pas d'éléments d'extinction supplémentaires. Capacité de commutation minimale des contacts auxiliaires 12 V / 3 mA, avec un taux de défaillance de 10-7 selon la norme IEC 60947-5-4. Les relais AFS avec le code de bobine -11 ne sont pas adaptés à une activation par une sortie SPS 24 V DC.
