ABB AF12-30-01-11 Fixé au mur

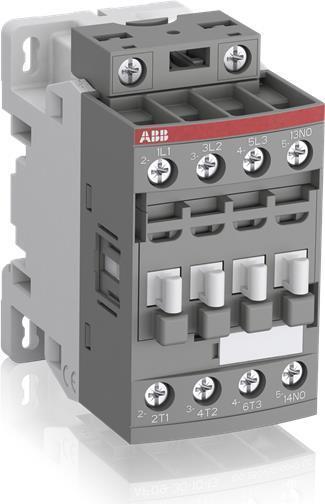

ABB Stotz S&J Contacteur AF12-30-01-11

Fabricant : ABB Stotz S&J
Désignation : Contacteur 24-60 50/60 20-60VDC
Type : AF12-30-01-11
Tension de commande nominale Us à AC 50 Hz : 24 V
Tension de commande nominale Us à AC 60 Hz : 24 V
Tension de commande nominale Us à DC : 20 V
Type de tension pour l'activation : AC/DC
Courant de service nominal Ie à AC-1, 400 V : 28 A
Courant de service nominal Ie à AC-3, 400 V : 12 A
Puissance de service nominale à AC-3, 400 V : 5,5 kW
Puissance de service nominale NEMA : 3,72849999 kW
Convient pour montage en série : non
Nombre de contacts auxiliaires normalement ouverts : 1
Type de connexion du circuit principal : connexion à vis
Nombre de contacts principaux normalement fermés : 3

Les contacteurs AF12 triphasés représentent la série compacte avec commande AC/DC et des plages de tension de bobine très larges. Ils commutent des circuits de puissance avec des moteurs, des charges légèrement inductives ou non inductives. Seules 4 bobines couvrent des tensions de commande de 20...500 VDC jusqu'à 24...500 VAC. Ils possèdent une protection contre les surtensions intégrée et ne nécessitent pas d'éléments d'extinction supplémentaires. Tous les contacts auxiliaires normalement ouverts intégrés ou ajoutés ultérieurement sont réalisés comme des contacts miroir selon la norme IEC60947-5-1 annexe L. D'autres accessoires tels que des temporisateurs, des aides au câblage et des éléments de verrouillage complètent la gamme. Les contacteurs avec le code de bobine -11 ne conviennent pas pour la connexion aux sorties SPS 24V DC.
EAN : 3471523110410.
