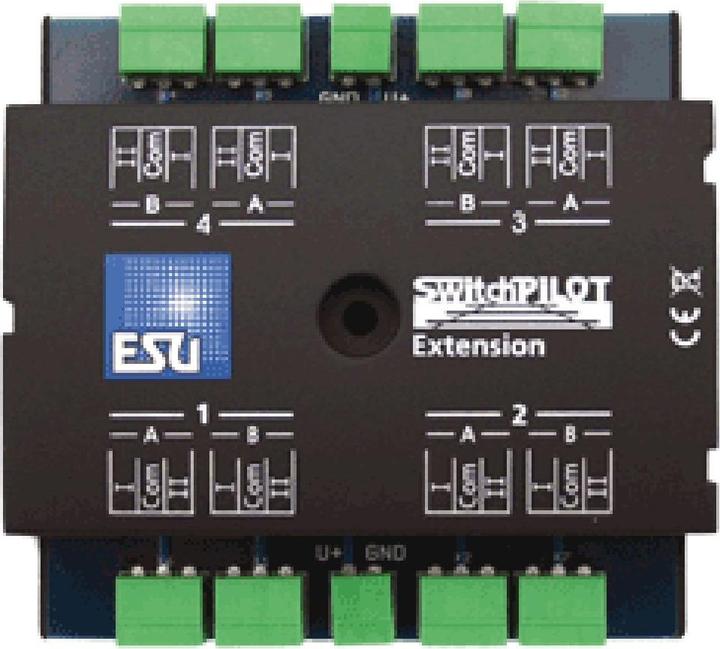

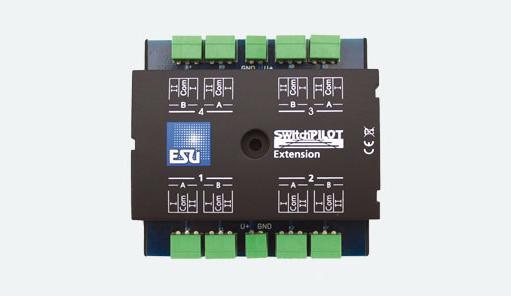

ESU SwitchPilot Extension

Falls erforderlich, kann der SwitchPilot mit dem SwitchPilot Erweiterungsmodul ergänzt werden. An der Seite des SwitchPilot eingesteckt, bietet es vier relaisgesteuerte Ausgänge, die zum Schalten von potentialfreien Lasten oder zur Polung des Herzstücks verwendet werden; die ideale Ergänzung für anspruchsvolle Schaltungen.

Betriebsarten
Das SwitchPilot Erweiterungsmodul funktioniert nur in Verbindung mit einem SwitchPilot. Angeschlossen an der Seite, bezieht es seine elektrische Energie direkt vom SwitchPilot. Es enthält insgesamt vier Doppelrelais (2 x DPDT), die jeweils einem Paar von transistorisierten SwitchPilot-Ausgängen zugeordnet sind. Die Schaltposition des jeweiligen Relais hängt direkt vom Zustand dieses Ausgangspaares ab. Mit Hilfe des Relais können Lasten geschaltet werden, galvanisch vom Rest der Strecke getrennt (es funktioniert wie ein k84), oder ein motorisierter Weichenantrieb kann polarisiert werden.

Mit einer kontinuierlichen Nennleistung von 1,5 Ampere können entweder Herzstücke polarisiert, signalabhängige Blöcke mit Strom versorgt oder motorisierte Geräte wie Pumpen geschaltet werden. Besonders komplex ist die Möglichkeit, motorisierte Weichen zu steuern: Das SwitchPilot Erweiterungsmodul bewältigt auch die notwendige Motorpolarisierung mühelos.
