ESU ECoS Detector Out Extension

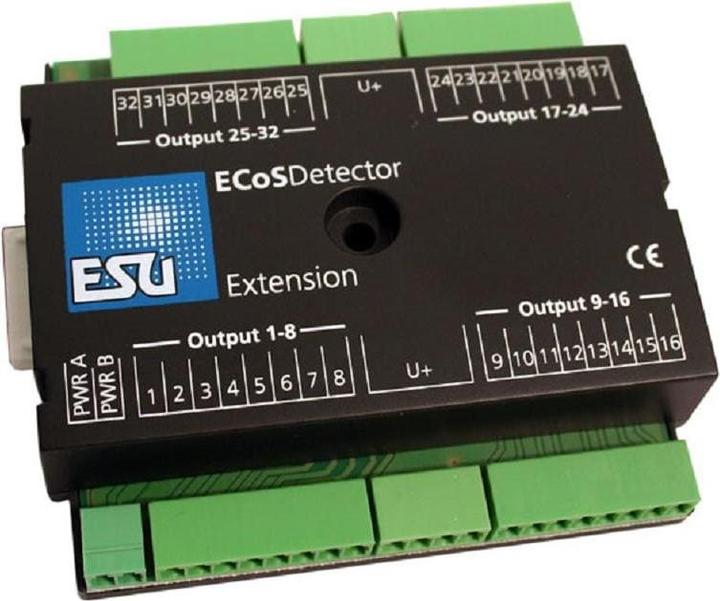

Falls erforderlich, kann jeder ECoSDetector durch ein ECoSDetector Erweiterungsmodul ergänzt werden, das einfach mit dem ECoSDetector verbunden werden kann. Jedes ECoSDetector Erweiterungsmodul bietet 32 Transistorausgänge.

Ausgänge
Jeder der 32 Ausgänge liefert maximal 100 mA Strom. Da diese Ausgänge als offene Kollektoren ausgeführt sind, können Sie entweder kleine Glühbirnen oder LEDs mit einem Strombegrenzungswiderstand direkt anschliessen.

Der Gesamtstrom aller Ausgänge darf 1,5 A nicht überschreiten. Zum Betrieb kann jeder DC- oder AC-Transformator (15V - 19V) verwendet werden.

Gleisbelegung und Blocksignale
Die Ausgänge können verwendet werden, um den Zustand jedes einzelnen Gleisabschnitts extern anzuzeigen (z. B. auf dem Gleissteuerpanel). Alternativ haben Sie die Möglichkeit, den Zustand jedes Gleisabschnitts über ein Blocksignal (rot/grün) auf dem Display anzuzeigen.

Die Transistorausgänge des ECoSDetector Erweiterungsmoduls können einfach im erforderlichen Betriebsmodus über Ihre ECoS-Befehlsstation programmiert werden.

Gleissteuerpanel
Die Kombination aus ECoSDetector und dem Erweiterungsmodul kann jedoch noch mehr: Sie können Ihr eigenes Gleissteuerpanel bauen! Um dies zu ermöglichen, müssen Sie Drucktasten oder Kippschalter an die Ausgänge des ECoSDetector anschliessen, die dann Weichen und Strecken über die Befehlsstation steuern können.

Die Transistorausgänge des Erweiterungsmoduls sind für die Beleuchtung von Gleisabschnitten vorgesehen. Der gesamte Konfigurationsprozess kann einfach über das Display Ihrer ECoS-Befehlsstation abgeschlossen werden.

Wenn Sie ein grösseres Gleissteuerpanel bauen möchten, können Sie auch mehrere ECoSDetector-Module kombinieren. Damit können Sie bis zu 100 Gleissteuerpanels pro Anlage erstellen und steuern.
