Schabus Kabel-Dunstabzugsteuerung

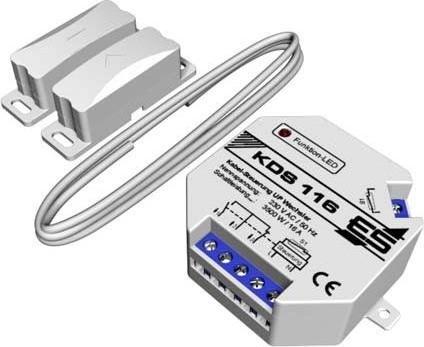

Durch den Einsatz der Kabel-Abluftsteuerung KDS 116 kann ein Abluftsystem nur dann benutzt werden, wenn das Fenster geöffnet ist und die dafür erforderliche Zuluft in den Raum einströmen kann. Ein Magnetschalter am Fensterflügel überwacht, ob das Fenster offen oder geschlossen ist, und übermittelt diese Information über ein dünnes Kabel an das Steuergerät. Dieses gibt die Stromzufuhr nur dann frei, wenn das Fenster gekippt oder geöffnet ist.

Die Steuerleitung wird am Steuergerät und am Magnetschalter angeklemmt. Ideal für den nachträglichen Einbau bei bereits verlegter Steuerleitung mit 2 Adern. Das Steuergerät ist mit einem potenzialfreien Wechslerkontakt ausgestattet und kann somit in die Lüftermotorzuleitung der Dunstabzugshaube zwischengeschaltet werden, damit die Beleuchtung der Dunstabzugshaube unabhängig von der Fensterstellung funktioniert.

Das System ist mit einem weiteren Kabel-Magnetschalter KMS 098K22 für ein zweites Fenster kombinierbar. Es muss mindestens ein Fenster geöffnet sein, damit das Abluftsystem eingeschaltet werden kann. Der KDS 116 lässt sich problemlos mit Fensterkontakten kombinieren, die viele Fensterhersteller mit einem integrierten Schalterkontakt (Öffner/Schliesser) anbieten.

Sobald die Abgastemperatur im Abgasrohr 40 Grad überschreitet, muss das Fenster geöffnet werden. Abgastemperaturwächter ATW 519 für KDS 110/116.

Technische Daten: Betriebsspannung: 230 V/50-60 Hz, Leistungsaufnahme: ca. 2 W, Schaltleistung Relais: 3500 W/16 A, Schaltleistung Relais: 2000 VA/8 A, Steuerspannung: 18 V, Kabellänge: 6 m (verlängerbar), Funktionsbereich: -15 °C/+40 °C, Schutzart: IP 20, Steuergerät (HxBxT): 51x51x26 mm, Magnet-Schalter (HxBxT): 55x15x18 mm, Magnet (HxBxT): 55x15x18 mm, Distanzplatte (HxBxT): 55x15x5 mm.
