Niedax KTVW 200 F

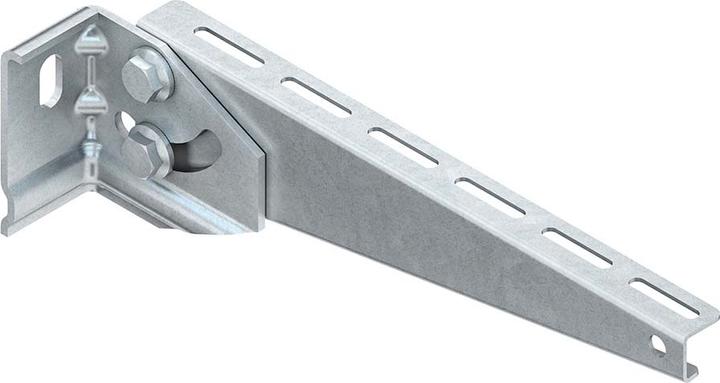

Niedax Wandausleger KTVW 200 F

Hersteller: Niedax
Bezeichnung: Wandausleger 90x215mm
Typ: KTVW 200 F
Länge: 240 mm
Breite: 76 mm
Höhe: 94 mm
Geeignet für Kabeltragsystembreite: 100-200 mm
Ausführung: Wandausleger
Winkel: -25 bis 60 °
Tragfähigkeit: 1,65 kN
Geeignet für Funktionserhalt: nein
Werkstoff: Stahl
Werkstoffgüte: sonstige
Oberflächenschutz: feuerverzinkt

Der Niedax Wandausleger KTVW 200 F ist verstellbar mit einem Verstellbereich von +25° bis -60°. Er eignet sich zur Befestigung an schrägen Wänden, beispielsweise im Bereich von Betonröhren und Tunneln, und wird mit feuerverzinktem, anteilmässigem Befestigungszubehör geliefert. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund und einem auf die Schrauben aufgebrachten maximalen Anzugsdrehmoment von 123 Nm.

Bitte beachten: Der zum Einsatz kommende Ausleger richtet sich bei einer Neigung des Auslegeranschlusswinkels bis 60° nach der zur schrägen Decke/Wand verfügbaren Höhe und der benötigten Breite der Kabelrinne.

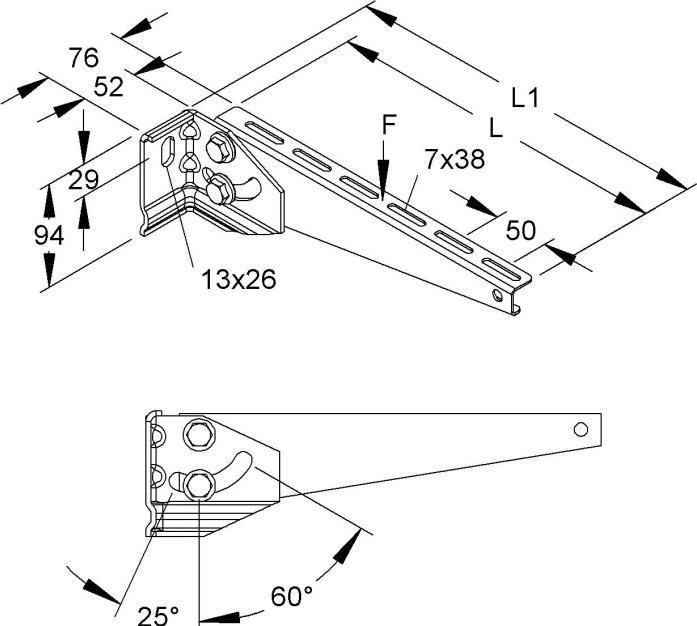

Abmessungen (ca. Masse):
Auflagehöhe H: 94 mm
Breite des Anschlusswinkels B: 52 mm
Gesamtbreite B1: 76 mm
Auflagelänge L: 215 mm
Gesamtlänge L1: 240 mm
Tragfähigkeit F bei L/2: 1,65 kN im System geprüft

Werkstoff Ausleger: Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461.
