Ridi LED-Lichtbandmodul

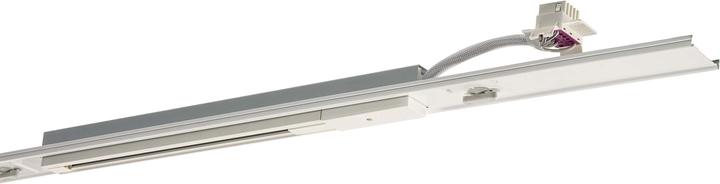

Ridi-Leuchten LED-Lichtbandmodul VLM-STS 1000-7

Hersteller: Ridi-Leuchten
Bezeichnung: LED-Lichtbandmodul mit Stromschiene
Typ: VLM-STS 1000-7
Anzahl der Gruppen/Phasen: 3
Busfähig: nein
Form: rechteckig
Werkstoff: Stahl
Ausführung der Oberfläche: matt
Farbe: weiss
Aufbau: nein
Einbau: nein
Geeignet für Pendelaufhängung: nein
Biegbar: nein
Länge: 1000 mm
Breite: 64 mm
Höhe: 58 mm
Schutzklasse: I

Das Ridi-Leuchten LED-Lichtbandmodul VLM-STS 1000-7 ist ein Stromschienenmodul zur Montage in der Tragschiene VLTM. Es handelt sich um Zusatzmodule VLM, die profiliert und aus verzinktem, weiss, silber oder schwarz beschichtetem Stahlblech gefertigt sind. Der kunststoffummantelte Drehschnellverschluss dient der Befestigung an der Tragschiene. Die Module VLM können variabel zwischen den Geräteträgern VLG platziert werden. Ein elektrischer Adapter ermöglicht einen flexiblen Abgriff der Stromführung in der Tragschiene.

Die farbliche und optische Codierung erleichtert die Montage, während die mechanische Codierung eine Fehlmontage (Verdrehschutz) verhindert. Der Geräteträger ist inklusive Universal-Stromschiene und einem 5+2-Leitersystem (L1, L2, L3, N, SL plus zwei Steuerleitungen für DALI) zur Aufnahme von Strahlern mit 3-Phasen-Adapter. Die Farbcodierung lila ist für die Montage in VLTM-7 oder VLTM-11 vorgesehen. Alle 3 Phasen sind beschaltet, und die Phasenwahl erfolgt am Strahleradapter. Das Modul ist bis zu 3 x 16A und 2 x 10A belastbar. Die Geräteträgerlänge beträgt 1000 mm, die nutzbare Stromschienenlänge L4 beträgt 270 mm.
